«Гепарди», «Оси» та антидронові комплекси проти «Шахедів» та «Ланцетів»

«Гепарди», «Оси» та антидронові комплекси проти «Шахедів» та «Ланцетів»
Фото: CNN

Російські «Шахеди» та інші безпілотники стали одним із основних чинників тиску на громадянську інфраструктуру України. Не минає і дня, щоб вони не атакували якесь із міст чи цивільних об'єктів. Але водночас українська ППО навчилася успішно знищувати їх. KP.UA з'ясовувала, які засоби для знищення ворожих БПЛА використовують наші військові.

Від повітряних атак нас захищають різні системи ППО, починаючи з радянських установок і закінчуючи найсучаснішими американськими протиповітряними системами NASAMS. Але щоб не стріляти "з гармати по горобцях" і не витрачати дорогі ракети, краще вибрати порівняно недороге рішення нейтралізації ворожих БПЛА. Це зенітна артилерія та станції глушіння дронів. Постріл із скорострільної зенітної гармати в будь-якому випадку дешевше, ніж ракета, а точність у неї вища, ніж у ручного кулемета.

«Гепард» та «Шилка» знімають дрони на висоті від 2 до 4 кілометрів

Найкраще російські БПЛА знешкоджують зенітні установки.

"Гепард" (Gepard) - німецька зенітна самохідна установка. Призначена для безпосереднього прикриття сухопутних військ, знищення повітряних цілей від 100 м до 4 км на висотах до 3 км, що летять зі швидкістю до 350-400 м/с. А також для ліквідації наземних (надводних) цілей на дальності до 4,5 км з місця, з короткою зупинкою та під час руху.

Характеристики:

  • Бойова маса – 47,3 т.
  • Екіпаж – 3 чол.
  • Озброєння – з кожного борту вежі зовні встановлені дві 35-мм гармати скорострільністю 550 пострілів за хвилину. Для стрільби по повітряним цілям застосовуються снаряди з уламково-фугасними, бронебійними каліберними та підкаліберними елементами.
  • Боєкомплект - 310 унітарних снарядів, у тому числі 20 підкаліберних бронебійних для ураження броньованих наземних цілей.
  • Дальність стрільби – 4 км.

Також проти російських та іранських безпілотників ефективно працюють і радянські зенітки - ЗСУ "Шилка" та ЗРК "Оса".

"Гепард" (Gepard) - німецька зенітна самохідна установка. Фото: commons.wikimedia.org

ЗСУ «Шилка» - зенітна артилерійська установка ЗСУ-23-4, призначена для протиповітряної оборони малорозмірних об'єктів, підрозділів Сухопутних військ у всіх видах бою та на марші, у різну пору року та доби, у будь-які погодні умови, а також для ураження легкоброньованих наземних та надводних цілей.

Характеристики:

  • Екіпаж – 4 чол.
  • Маса – 21 т.
  • Зона ураження - по дальності та за висотою - 2,5 км.
  • Боєкомплект з 23-мм пострілів – 2000 шт.
  • Швидкострільність - 3400 вистр./хв.
  • Максимальна швидкість руху – 50 км/год.

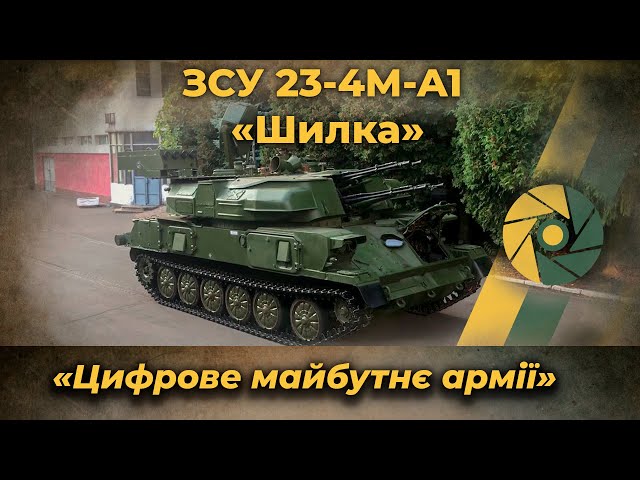

Зенітна установка

Зенітна установка "Шилка" збереглася у військах ще з часів СРСР. Фото: Sgt. Ryan Ward, U.S. Marine Corps. commons.wikimedia.org

ЗРК "Оса" - це вже військовий зенітний ракетний комплекс, призначений для прикриття сил та засобів бойових частин на фронті. Цей ЗРК також добре справляється з прикриттям об'єктів цивільної інфраструктури від БПЛА.

Згідно з відкритою інформацією, станом на 2021 рік, Україна мала дивізіони ЗРК "Оса-АКМ" загальною кількістю близько 100 пускових установок.

Склад ЗРК "Оса-АКМ":

  • бойова машина (БМ) 9А33БМ3;
  • транспортно-зарядна машина 9Т217БМ2 на 12 ракет;
  • 6 зенітних керованих ракет 9М33М3;
  • машина автоматизованої контрольно-випробувальної мобільної станції 9В242-1;
  • регулювальна апаратура 9В914;
  • машина технічного обслуговування 9В210М3;
  • тренажер 9Ф632М.

ЗРК "Оса-АКМ" оснащений шістьма керованими зенітними ракетами 9М33М3 масою 128 кг кожна. Кожна ракета оснащена радіокомандною системою наведення на ціль, осколковою бойовою частиною, неконтактним підривником з радіусом спрацьовування 5 метрів та трасерами у хвостовій частині для супроводу телевізійно-оптичного візира.

Зона ураження становить 1,5-10 км за дальністю та 0,025-5 км за висотою. При цьому максимальна швидкість цілей, що вражаються, повинна бути до 500 м/с (така швидкість польоту зенітної керованої ракети).

ЗРК

ЗРК "Оса" – військовий зенітний ракетний комплекс. Фото: commons.wikimedia.org

Україна сама виробляє антидронові рушниці, які «беруть у полон» ворожі безпілотники

Водночас НАТО надало Україні станції глушення, які нейтралізують російські та іранські БПЛА. Станція глушіння допоможе змінити точку призначення дрона та відвести набагато далі від житлових об'єктів.

Але й Україна сама розробляє антидронові засоби ураження. Українська компанія Kvertus вже випустила рушниці-антидрони ANTIDRON KVSG-6, які успішно знищують ворожі безпілотники.

Рушниці-антидрони ANTIDRON KVSG-6 блокують і саджають ворожі безпілотники. «Коли боєць перебуває в окопі чи розвідці – наша антидронова зброя ANTIDRON KVSG-6 80W з дальністю ураження до 3000 м дуже ефективна. Коли наші бійці бачать дрони ворога, вони ефективно їх збивають або садять таким чином, щоб зібрати з них інформацію. Це дуже важливо», – пояснює розробник дронів Андрій Знайченко.

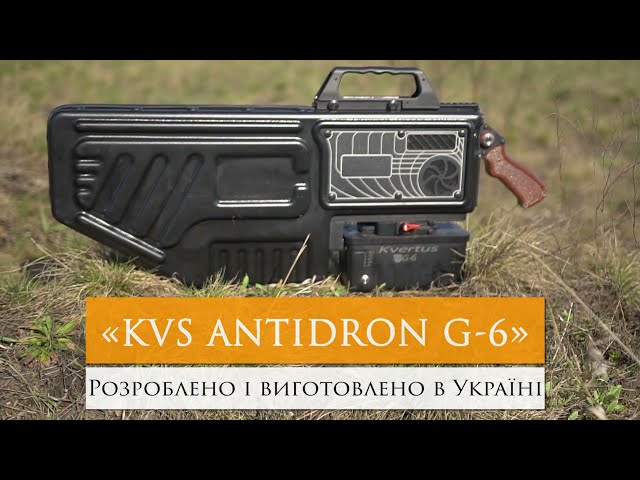

Антидронова портативна рушниця KVS ANTIDRON G-6+. Фото: groupdf.com

Антидронова портативна рушниця KVS ANTIDRON G-6+. Фото: groupdf.com

Потрапляючи в зону дії рушниці, дрон втрачає зв'язок із супутником або з пультом керування. У нього пропадає картинка – він не може знімати фото/відео. Противодронова рушниця важить 5 кг. Її дальність дії – 3,5 км на відкритому просторі.

Інша українська компанія – Piranha-Tech також вже представила антидронові комплекси власної розробки. Вони складаються з гармати та рюкзака, де знаходиться додаткове обладнання. Ефективність ураження безпілотників становить близько 80%.

Випромінювання від рушниці придушує сигнали керування та телеметрію дрона, змушуючи його приземлятися або повертатися на точку зльоту, якщо така конструкція передбачена БПЛА.

Антидронові комплекси розробки української фірми Piranha-Tech. Фото: sundries.com.ua

Антидронові комплекси розробки української фірми Piranha-Tech. Фото: sundries.com.ua

Вартість гармати, що покриває три діапазони частот, становить 480 тисяч гривень, а на 5 діапазонів – 580 тисяч гривень. Система «Закрите небо» засікає БПЛА на відстані до 20 км, точно встановлює їхнє місце розташування на 6 км і пригнічує на 4 км. Для армії виготовили окремий комплекс вартістю 5 млн грн, він розрахований на роту солдатів і дозволяє закрити ділянку фронту в радіусі 6 км. Їх уже передають підрозділам ЗСУ, ТРО та Нацгвардії.
